EMC测试项目之七：谐波电流、电压波动和闪烁

依据标准：
▌IEC 61000-3-2/GB 17625.1：低压电气及电子设备发出的谐波电流限值（设备每相输入电流≤16A）；
▌IEC 61000-3-3/GB 17625.2：对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制；

      由于电子产品内部大量使用开关电源，在提高电源效率的同时，由于非线性的电能转换，会向电网里注入大量谐波电流，它不仅会干扰同一电网中的其他设备，还会使电网的中线电流超载，影响输电能力。此外，对电源的相位控制还会引起电网有效值电流发生变化，导致负载侧的有效值电压产生波动，引起照明灯具的灯光闪烁。

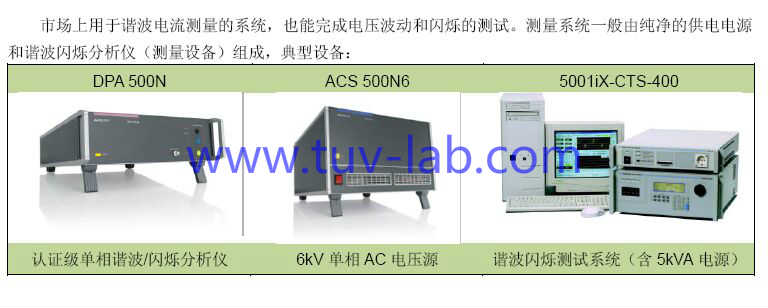

      谐波测试主要测量EUT工作时注入到电网中的谐波，谐波测量电路中，试验电源S是一个理想化的交流电源，具有内阻小、波形纯、电压稳和频率准的特点。测量设备M是个离散傅里叶变换的时域分析仪器，可以分析1-40阶次的谐波电流值。

      电压波动和闪烁的测试，主要测量EUT引起的电网电压的变化。电压的变化产生的干扰影响不仅仅取决于电压变化的幅度，还取决于它发生的频度，电压变化通常用两个指标来评价，即电压波动和闪烁。电压波动指标反映了突然的较大的电压变化程度，而闪烁指标则反映了一段时间内连续的电压变化情况。电压波动和闪烁电路中，供电电源S的参考阻抗Z（在50Hz时）的组成：RA=0.24Ω，jXN=0.15Ω；RN=0.16Ω，jXN=0.10Ω。
