EMC测试项目之一:电源线传导骚扰(CE)

来自: 电磁兼容测试(EMC)
更新时间: 2017-06-10
浏览: 1415

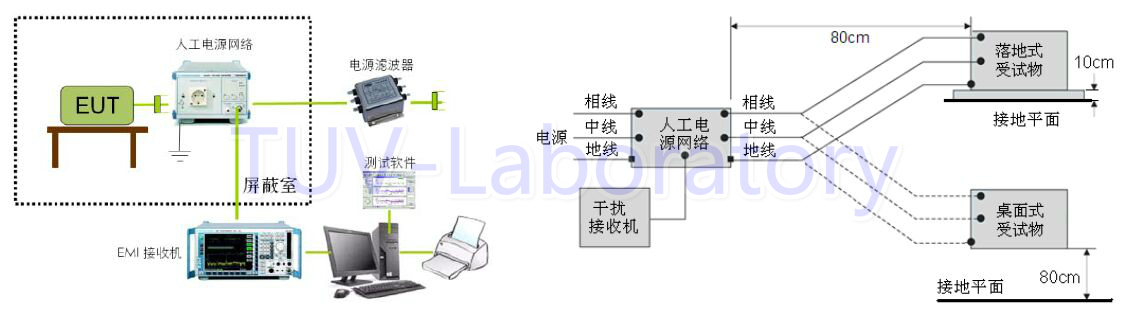

  电源线传导骚扰的测试,尽管不同产品由不同标准进行规定,但基本方法是一样的,由人工电源网络(AMN或称线路阻抗稳定网络LISN)和EMI测试接收机组成,其中人工电源网络可以在给定频率范围内,为骚扰电压的测量提供标准规定的50欧姆阻抗,并使受试设备(EUT)与电源相互隔离。



EMC测试项目之一:电源线传导骚扰(CE)



民标的电源线传导骚扰电压测试,一般需要使用(50μH+5Ω)//50Ω或者50μH//50Ω的V型人工电源网络。

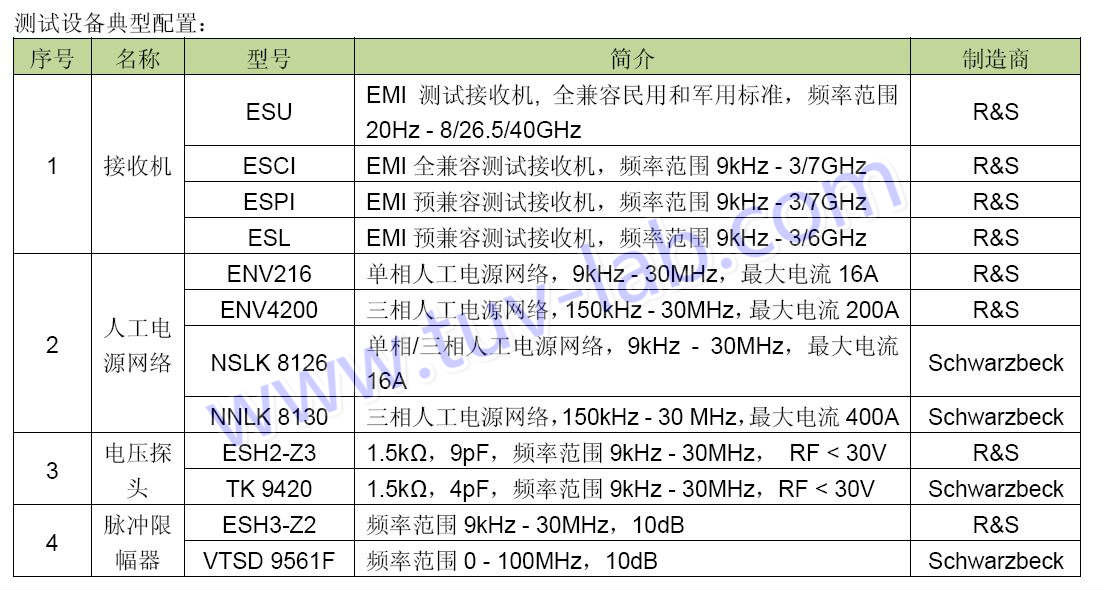

在实际测试时,受试物在上电期间可能会产生很强的瞬态信号,可能会冲击并损坏测试接收机的RF输入端口,因此一般需要在AMN和接收机之间串一个能抑制瞬态信号的脉冲限幅器(如ESH3-Z2)。如果受试物电流过大(例如大于400A)或者无法使用AMN进行测量时,可以使用CISPR 16-1-2规定的高阻抗电压探头(如R&S ESH2-Z3或Schwarzbeck TK 9420)进行测量。



EMC测试项目之一:电源线传导骚扰(CE)
