EMC测试项目之三:电信端口传导共模骚扰(CE)

来自: 电磁兼容测试(EMC)
更新时间: 2017-06-10
浏览: 713

 对于具有电信端口的受试物,需要测量电信端口的共模骚扰电流或电压。根据电信端口不同,测试方法可能不同,可以使用CDN、ISN、电流探头、容性电压探头等进行测量。

 最典型和最常用的电信端口,是指电话线(ADSL)、以太网等非屏蔽平衡对线,可能有1对、2对和4对等形式,采用的电缆可能是3类、5类和6类。

EMC测试项目之三:电信端口传导共模骚扰(CE)

 对于4对以上平衡对线或非平衡电缆的测量,需要使用电流探头和高阻抗容性电压探头。这种方法可以在不与源导线直接进行电连接和不调整电路的情况下测量电缆的不对称骚扰电压,特别适合于复杂电线系统、电子电路的测试,不中断EUT正常工作,不改变EUT结构,不切断电缆就可以测量。

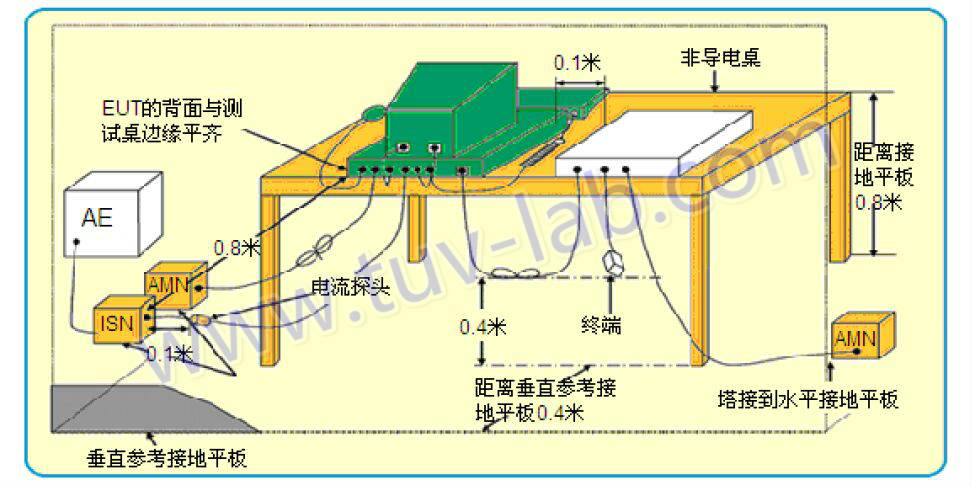

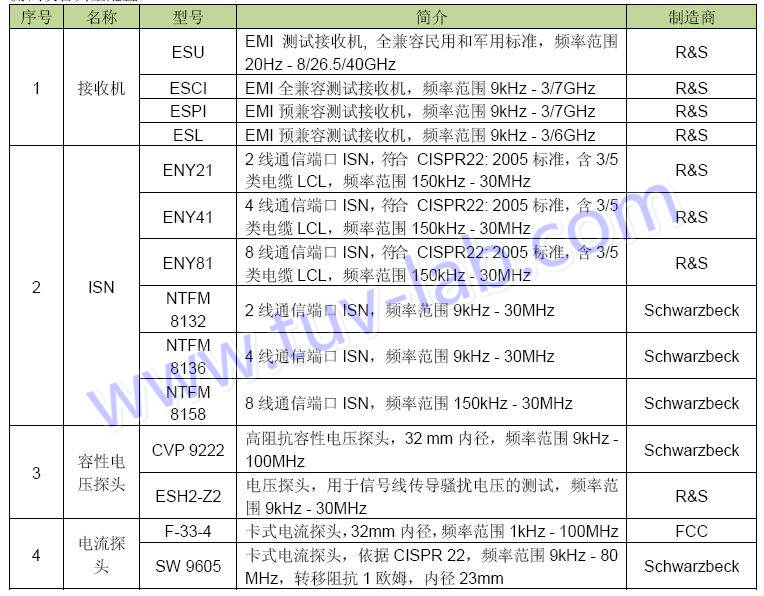

测试设备典型配置:

EMC测试项目之三:电信端口传导共模骚扰(CE)
