EMC测试项目之二:断续干扰(喀呖声,CLICK)

来自: 电磁兼容测试(EMC)
更新时间: 2017-06-10
浏览: 735

 家用电器、电动工具、使用半导体装置的调节器、电动医疗设备、诊断用X射线发生装置、电动玩具、自动配给机及电影和幻影放映机等,有定时或程序控制的设备,在开关切换瞬间会产生比正常工作状态大得多的断续干扰,依据CISPR 14-1和CISPR 11等标准要求,需要测量断续干扰(又称喀呖声)。喀呖声是指:超过连续干扰的允许值持续时间不大于200ms,而且后一个干扰离前一个干扰至少为200ms的一种干扰。两个间隔时间与连续干扰允许值的电平有关。一个喀呖声可能包含几个脉冲。

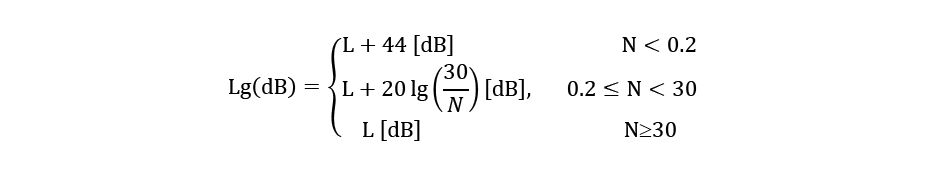

 喀呖声发生的频度用喀呖声率N(1分钟内的喀呖声次数)表示,它决定了喀呖声的危害程度。N越大越接近连续骚扰,其幅度限值Lg,应等同于连续骚扰的限值L。N越小危害程度越小,其幅度限值Lg应该放宽,放宽程度由下式决定:

EMC测试项目之二:断续干扰(喀呖声,CLICK)

 EUT产生的喀呖声骚扰是否合格,应该按“上四分位法”来确定,即在观察时间内记录的喀呖声如有1/4以上其幅度超过喀呖声限值Lg,则判断产品不合格。

EMC测试项目之二:断续干扰(喀呖声,CLICK)       CL55C喀呖声分析仪,是业内使用最广泛、最权威的喀呖声分析仪,能实时全程记录喀呖声以及开关操作的电平、电流和时域波形,具有卓越的分析功能,能分析喀呖声发生的时间、地点和原因。



EMC测试项目之二:断续干扰(喀呖声,CLICK)
